| Plancher sur poutrelles et panneau structural en bois | ||
| GPO020 | Plancher sur poutrelles et panneau structural en bois | |
|

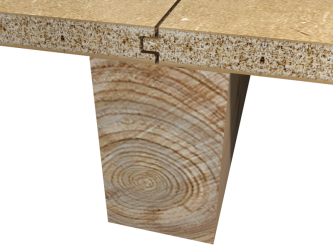

Plancher traditionnel avec un entraxe de 60 cm, composé de poutrelles en bois scié de pin, de 70x70 mm de section, avec finition brossée placés par appui sur élément structural; panneau structural de particules de bois pour usage en milieu sec, type P4, selon NF EN 312, de 30 mm d'épaisseur, fixé avec vis à tête fraisée, d'acier au carbone; membrane d'étanchéité bicouche de 5 mm d'épaisseur, constituée d'une membrane supérieure asphaltique phono-absorbant et une membrane inférieure en feutre de polyester, scellée avec ruban autoadhésif, en polyéthylène, avec adhésif acrylique sans dissolvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, désolidarisation avec bande périmétrique autoadhésive désolidarisante, en mousse de polyéthylène à cellules fermées, de 4 mm d'épaisseur et de 150 mm de largeur, de couleur grise, et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi, et coulage à la benne; étaiement et désétaiement des poutrelles. Comprend connecteurs pour plancher en bois et en béton, le fil de fer à lier, les séparateurs, les éléments d'attache des poutrelles et les chaînages périphériques des étages et des ouvertures. | ||
Prix |
|
Exportation |
 |
UNITÉ D'OUVRAGE GPO020: PLANCHER SUR POUTRELLES ET PANNEAU STRUCTURAL EN BOIS.
CLAUSES TECHNIQUES
Plancher traditionnel avec un entraxe de 60 cm, composé de poutrelles en bois scié de pin, de 70x70 mm de section, avec finition brossée placés par appui sur élément structural; panneau structural de particules de bois pour usage en milieu sec, type P4, selon NF EN 312, de 30 mm d'épaisseur, fixé avec vis à tête fraisée, d'acier au carbone; membrane d'étanchéité bicouche de 5 mm d'épaisseur, constituée d'une membrane supérieure asphaltique phono-absorbant et une membrane inférieure en feutre de polyester, scellée avec ruban autoadhésif, en polyéthylène, avec adhésif acrylique sans dissolvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, désolidarisation avec bande périmétrique autoadhésive désolidarisante, en mousse de polyéthylène à cellules fermées, de 4 mm d'épaisseur et de 150 mm de largeur, de couleur grise, et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi, et coulage à la benne; étaiement et désétaiement des poutrelles. Comprend connecteurs pour plancher en bois et en béton, le fil de fer à lier, les séparateurs, les éléments d'attache des poutrelles et les chaînages périphériques des étages et des ouvertures.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
Le contenu en humidité du bois sera celui de l'équilibre hygroscopique avant son utilisation sur chantier.
CLIMATIQUES.
Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines.
DU SOUS-TRAITANT.
On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Préparation du périmètre d'appui des poutrelles. Implantation et mise en place à sec des poutrelles. Mise en place des panneaux. Étaiement. Résolution de l'appui sur l'élément structural. Mise en place d'une ossature de barres transversales en bois, assemblées aux croisements des poutrelles. Nivellement. Appui et fixation des panneaux. Mise en place de la membrane d'étanchéité. Mise en place de la bande de désolidarisation. Boulonnage des connecteurs pour plancher en bois et en béton. Mise en place du treillis soudé avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la dalle de compression. Séchage du béton. Désétaiement.
CLAUSES DE FINALISATION.
L'ensemble sera stable, continu lui-même et avec les éléments d'appui et il transmettra correctement les charges à la structure. La finition superficielle sera adaptée au traitement postérieur de protection.
CONSERVATION ET MAINTENANCE.
On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.
CRITÈRE POUR LE MÉMOIRE
On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus.
