TCL030

U

Équipement air-eau, pompe à chaleur, pour production d'E.C.S..

2.561.200,65F CFA

Équipement air-eau pompe à chaleur, pour production d'E.C.S., série Altherma R HW, modèle HHP300AV "DAIKIN", constitué d'une unité extérieure pompe à chaleur, modèle ERWQ02AV3, pour gaz R-410A, avec compresseur swing avec contrôle Inverter, COP 4,3, pression sonore en mode normal/silencieux: 47/44 dBA, dimensions 550x765x285 mm, poids 35 kg, alimentation monophasée (230V/50Hz), diamètre de connexion du tuyau de gaz 3/8", diamètre de connexion du tuyau de liquide 1/4", intervalle de fonctionnement de température de l'air extérieur en production d'E.C.S., en combinaison avec unité intérieure, de -15 à 35°C, longueur maximale de la tuyauterie frigorifique 20 m, différence maximale de hauteur avec l'unité intérieure 15 m et une unité intérieure, pour production d'E.C.S., modèle EKHHP300A2V3, pour gaz R-410A, capacité du réservoir 294 l, dimensions 1775x595x615 mm, poids 70 kg, classe d'efficacité énergétique A+, profil de consommation L, résistance électrique d'appui de 2 kW, interface de l'utilisateur intégrée à l'avant, isolation thermique en mousse de polyuréthane, échangeur de chaleur en acier inoxydable de 29 l, résistance électrique d'appui de 2 kW, température maximale de l'eau 75°C, pression maximale de l'eau 6 bar, intervalle de température de sortie d'E.C.S. depuis 25 jusqu'à 55°C. Comprend les éléments antivibratoires de sol. Totalement monté, connecté et mis en marche par l'entreprise installatrice pour le contrôle de son bon fonctionnement.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt42dai330b

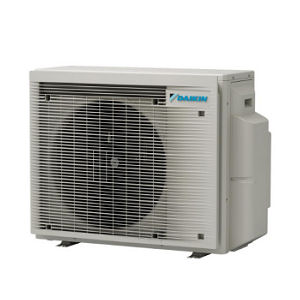

Unité extérieure pompe à chaleur, modèle ERWQ02AV3 "DAIKIN", pour gaz R-410A, avec compresseur swing avec contrôle Inverter, COP 4,3, pression sonore en mode normal/silencieux: 47/44 dBA, dimensions 550x765x285 mm, poids 35 kg, alimentation monophasée (230V/50Hz), diamètre de connexion du tuyau de gaz 3/8", diamètre de connexion du tuyau de liquide 1/4", intervalle de fonctionnement de température de l'air extérieur en production d'E.C.S., en combinaison avec unité intérieure, de -15 à 35°C, longueur maximale de la tuyauterie frigorifique 20 m, différence maximale de hauteur avec l'unité intérieure 15 m.

1,000

U

609.071,24

609.071,24

mt42www080

Kit d'amortisseurs antivibration de sol, composé de quatre amortisseurs en caoutchouc, avec leurs vis, écrous et rondelles correspondants.

1,000

U

6.805,27

6.805,27

mt42dai331c

Unité intérieure, pour production d'E.C.S., modèle EKHHP300A2V3 "DAIKIN", pour gaz R-410A, capacité du réservoir 294 l, dimensions 1775x595x615 mm, poids 70 kg, classe d'efficacité énergétique A+, profil de consommation L, résistance électrique d'appui de 2 kW, interface de l'utilisateur intégrée à l'avant, isolation thermique en mousse de polyuréthane, échangeur de chaleur en acier inoxydable de 29 l, résistance électrique d'appui de 2 kW, température maximale de l'eau 75°C, pression maximale de l'eau 6 bar, intervalle de température de sortie d'E.C.S. depuis 25 jusqu'à 55°C.

1,000

U

1.889.311,77

1.889.311,77

mo005

Compagnon professionnel III/CP2 installateur de climatisation.

2,449

h

1.457,54

3.569,52

mo104

Ouvrier professionnel II/OP installateur de climatisation.

2,449

h

907,81

2.223,23

Frais de chantier des unités d'ouvrage

2,000

%

2.510.981,03

50.219,62

Coût d'entretien décennal: 1.639.168,42F CFA les 10 premières années.

Montant total HT:

2.561.200,65

UNITÉ D'OUVRAGE TCL030: ÉQUIPEMENT AIR-EAU, POMPE À CHALEUR, POUR PRODUCTION D'E.C.S..

CLAUSES TECHNIQUES

Équipement air-eau pompe à chaleur, pour production d'E.C.S., série Altherma R HW, modèle HHP300AV "DAIKIN", constitué d'une unité extérieure pompe à chaleur, modèle ERWQ02AV3, pour gaz R-410A, avec compresseur swing avec contrôle Inverter, COP 4,3, pression sonore en mode normal/silencieux: 47/44 dBA, dimensions 550x765x285 mm, poids 35 kg, alimentation monophasée (230V/50Hz), diamètre de connexion du tuyau de gaz 3/8", diamètre de connexion du tuyau de liquide 1/4", intervalle de fonctionnement de température de l'air extérieur en production d'E.C.S., en combinaison avec unité intérieure, de -15 à 35°C, longueur maximale de la tuyauterie frigorifique 20 m, différence maximale de hauteur avec l'unité intérieure 15 m et une unité intérieure, pour production d'E.C.S., modèle EKHHP300A2V3, pour gaz R-410A, capacité du réservoir 294 l, dimensions 1775x595x615 mm, poids 70 kg, classe d'efficacité énergétique A+, profil de consommation L, résistance électrique d'appui de 2 kW, interface de l'utilisateur intégrée à l'avant, isolation thermique en mousse de polyuréthane, échangeur de chaleur en acier inoxydable de 29 l, résistance électrique d'appui de 2 kW, température maximale de l'eau 75°C, pression maximale de l'eau 6 bar, intervalle de température de sortie d'E.C.S. depuis 25 jusqu'à 55°C. Comprend les éléments antivibratoires de sol. Totalement monté, connecté et mis en marche par l'entreprise installatrice pour le contrôle de son bon fonctionnement.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il y aura une protection contre les coups et les éclaboussures.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

Code CED

Type

Poids (kg)

Volume (l)

15 01 01

Emballages en papier et en carton.

2,175

2,900

17 02 01

Bois.

0,606

0,551

Emballages:

2,781

3,451
