Socle flottant antivibration, en béton armé, pour appui de machinerie
GJB020 Socle flottant antivibration, en béton armé, pour appui de machinerie
Socle continu flottant antivibration, en béton armé, pour appui de machinerie, de 150x100x16 cm, composé de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, sur une membrane en mousse de polyéthylène de haute densité, de 3 mm d'épaisseur, appuyée sur panneaux antivibration moulé avec fibre de verre et liant synthétique, de 50 mm d'épaisseur. Comprend la couche séparatrice en film de polyéthylène de 0,05 mm d'épaisseur et le coffrage périmétrique de brique creuse en terre cuite.
Prix

55.331,90F CFA

U
Exportation
Cliquer-glisser BC3 sur 'CYPEPROJECT' ou un autre logiciel de métrés et budgets. Cliquer-glisser BC3 sur 'CYPEPROJECT'. Ouvrir ce contenu dans 'Excel' Ouvrir ce contenu dans 'Excel 2003' ou version antérieure
Envoyer une suggestion

Dimensions (cm)
Longueur
Largeur
Hauteur

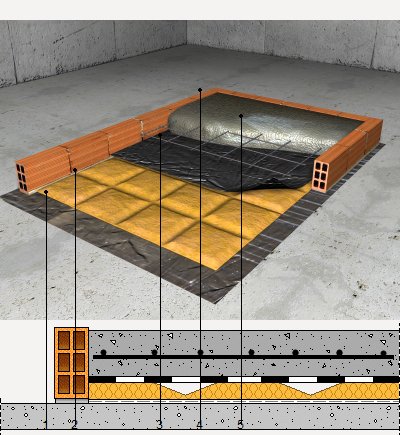

1:
Couche séparatrice.
2:
Panneau antivibration.
3:
Isolation acoustique au bruit de choc.
4:
Béton.
5:
Treillis soudé.
Charge maximale (kg)
Dimensions (mm)
Épaisseur (mm)
Type de coulage
Type d'environnement
Classe d'environnement
Résistance (N/mm²)
Granulométrie du gravier (mm)
Consistance
Avec adjuvant hydrofuge
Excès sur le volume théorique de béton (%)
Treillis soudé
Diamètre des fils porteurs (mm)
Diamètre des fils de répartition (mm)
Maille (mm)

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt16png010a

Film de polyéthylène de 0,05 mm d'épaisseur et 46 g/m² de masse surfacique.

1,575

m²

144,48

227,56

mt04lvc010h

Brique creuse en terre cuite double, à revêtir, 33x16x9 cm, pour utilisation en maçonnerie protégée (pièce en P), densité 810 kg/m³, selon NF EN 771-1.

14,706

U

340,46

5.006,80

mt08aaa010a

Eau.

0,052

m³

1.094,14

56,90

mt09mif010ca

Mortier industriel pour maçonnerie, de ciment, couleur grise, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en sacs, selon NF EN 998-2.

0,012

t

39.009,61

468,12

mt16pnc020a

Membrane en mousse de polyéthylène de haute densité de 3 mm d'épaisseur; fournissant une réduction du niveau global de pression au bruit de choc de 16 dB.

1,575

m²

445,17

701,14

mt16pnc010a

Ruban viscoélastique autoadhésif, avec une autoprotection en aluminium, de 50 mm de largeur et de 1,5 mm d'épaisseur, pour le scellement des joints.

0,158

m

676,00

106,81

mt16avg070a

Panneau antivibration moulé avec fibre de verre et liant synthétique, de 1150x550x50 mm et 2000 kg/cm² de charge maximale sous compression.

2,609

U

10.387,28

27.100,41

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500.

1,650

m²

1.498,65

2.472,77

mt01arg000a

Sable criblé.

0,101

m³

16.550,03

1.671,55

mt01arg001ar

Gros granulats homogénéisés, de taille maximale 15/25 mm.

0,190

m³

17.673,96

3.358,05

mt08cem000a

Ciment gris en sacs.

121,440

kg

79,51

9.655,69

mq06hor010

Bétonnière électrique avec une capacité de gâchage de 160 l.

0,158

h

1.670,13

263,88

mo042

Compagnon professionnel III/CP2 du béton.

0,298

h

1.843,02

549,22

mo089

Ouvrier professionnel II/OP du béton.

0,298

h

1.180,83

351,89

mo113

Ouvrier d'exécution I/OE1 construction.

0,496

h

1.092,56

541,91

mo020

Compagnon professionnel III/CP2 construction.

0,362

h

1.770,99

641,10

mo112

Ouvrier d'exécution I/OE2 construction.

0,330

h

1.110,44

366,45

mo054

Compagnon professionnel III/CP2 poseur d'isolants rigides ou flexibles.

0,296

h

1.819,81

538,66

mo101

Ouvrier professionnel II/OP poseur d'isolants rigides ou flexibles.

0,148

h

1.135,46

168,05


Frais de chantier des unités d'ouvrage

2,000

%

54.246,96

1.084,94


Montant total HT:

55.331,90

UNITÉ D'OUVRAGE GJB020: SOCLE FLOTTANT ANTIVIBRATION, EN BÉTON ARMÉ, POUR APPUI DE MACHINERIE.


CLAUSES TECHNIQUES

Socle continu flottant antivibration, en béton armé, pour appui de machinerie, de 150x100x16 cm, composé de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, sur une membrane en mousse de polyéthylène de haute densité, de 3 mm d'épaisseur, appuyée sur panneaux antivibration moulé avec fibre de verre et liant synthétique, de 50 mm d'épaisseur. Comprend la couche séparatrice en film de polyéthylène de 0,05 mm d'épaisseur et le coffrage périmétrique de brique creuse en terre cuite.



CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.



PHASES D'EXÉCUTION.

Implantation et tracé du socle. Mise en place du film en polyéthylène. Mise en place et fixation du coffrage périmétrique. Mise en place du panneau antivibratoire. Mise en place de l'isolant acoustique. Mise en place des armatures avec des séparateurs homologués. Préparation du béton. Coulage et compactage du béton. Réglage et nivellement de la dalle de compression. Séchage du béton.



CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.



Code CED

Type

Poids (kg)

Volume (l)

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,010

0,017

17 01 02

Briques.

1,112

0,890

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,145

0,763

17 04 05

Fer et acier.

0,070

0,033

01 04 09

Déchets de sable et d'argile.

0,591

0,369

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

2,454

1,636


Déchets générés:

5,382

3,708

15 01 01

Emballages en papier et en carton.

1,768

2,357

17 02 03

Plastique.

0,462

0,770

17 02 01

Bois.

0,365

0,332


Emballages:

2,595

3,459


Total déchets:

7,977

7,167
