Exportation: |
 |
|
GPB010 |
m² |
Plancher de dalle pleine. |
45.000,69F CFA |
||
|
Plancher de dalle pleine en béton armé, horizontal, épaisseur 24 cm, réalisé avec béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec une benne, et acier Fe E 500, quantité 22 kg/m²; montage et démontage du système de coffrage en bois; hauteur libre d'étage de jusqu'à 3 m. Ne comprend pas la répercussion des poteaux. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08efl010a |

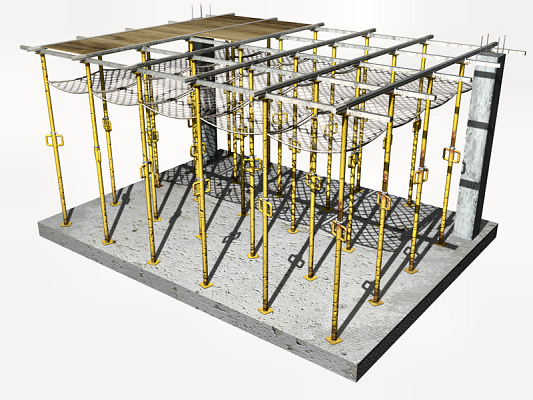

Système de coffrage continu pour plancher-dalle massif en béton armé, jusqu'à 3 m de hauteur d'étage libre, composé de: étais, poutrelles métalliques et surface coffrante en bois traitée renforcée avec tiges et profilés. |
1,100 |
m² |
9.976,20 |
10.973,82 |
|
mt08cor010a |
Moule en polystyrène expansé pour corniche. |
0,100 |
m |
5.946,26 |
594,63 |
|
mt07aco020i |
Séparateur homologué pour dalles pleines. |
3,000 |
U |
57,98 |
173,94 |
|
mt07aco050a |
Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres. |
22,000 |
kg |
790,69 |
17.395,18 |
|
mt10haf040bbhg |
Béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305. |
0,252 |
m³ |
49.551,79 |
12.487,05 |
|
mo040 |
Compagnon professionnel III/CP2 charpentier. |
0,874 |
h |
853,14 |
745,64 |
|
mo083 |
Ouvrier professionnel II/OP charpentier. |
0,874 |
h |
529,82 |
463,06 |
|
Moyens auxiliaires |
2,000 |
% |
42.833,32 |
856,67 |
|
|
Coûts indirects |
3,000 |
% |
43.689,99 |
1.310,70 |
|
|
Coût d'entretien décennal: 2.250,03F CFA les 10 premières années. |
Montant total HT: |
45.000,69 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GPB010: PLANCHER DE DALLE PLEINE. CLAUSES TECHNIQUES Réalisation d'un plancher de dalle pleine en béton armé, horizontal, avec une hauteur libre d'étage de jusqu'à 3 m, épaisseur 24 cm, réalisé avec béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec une benne, et acier Fe E 500, avec une quantité approximative de 22 kg/m²; montage et démontage du système de coffrage continu avec des butons, des étais métalliques et une surface coffrante en bois traité renforcée avec des baguettes et des profilés. Arrêt au bord du plancher avec moule en polystyrène expansé pour corniche. Comprend les nervures et les chaînages périmétriques d'étage et les ouvertures. Ne comprend pas la répercussion des poteaux. CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE AMBIANTALES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'i est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation du système de coffrage. Montage du système de coffrage. Implantation de la géométrie de l'étage sur le coffrage. Mise en place des moules pour corniche. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage. Réparation des défauts superficiels. CLAUSES DE FINALISATION. Le plancher sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages du périmètre, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 02 01 |
Bois. |
0,666 |
0,605 |
|
17 04 05 |
Fer et acier. |
1,100 |
0,524 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
5,716 |
3,811 |
|
Déchets générés: |
7,481 |
4,939 |
