GPO050 |
m² |

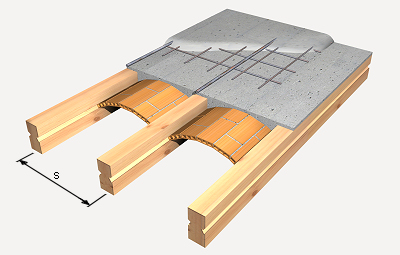

Plancher sur poutrelles en bois, entrevous courbes. |
66.715,40F CFA |
||
|
Plancher traditionnel avec un entraxe de 50 cm, de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, classe résistante C18, protection du bois de classe de pénétration NP2, travaillée en atelier, entrevous courbes; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt50spa052b |
Planche en bois de pin, de 20x7,2 cm. |
0,040 |
m |
7.531,82 |
301,27 |
|
mt50spa101 |
Clous en acier. |
0,045 |
kg |
1.061,97 |
47,79 |
|
mt50spa081a |
Étai métallique télescopique, de jusqu'à 3 m de hauteur. |
0,013 |
U |
10.921,95 |
141,99 |
|
mt07www010 |
Entrevous courbes en brique plâtrière. |
1,000 |
m² |
15.716,50 |
15.716,50 |
|
mt07mee018ha |
Bois scié de pin sylvestre (Pinus sylvestris) avec finition brossée, pour poutrelle de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1, travaillée en atelier. |
0,075 |
m³ |
302.578,77 |
22.693,41 |
|
mt07aco020o |
Séparateur homologué pour treillis soudé. |
2,000 |
U |
56,42 |
112,84 |
|
mt07aco055e |
Barres en acier haute adhérence, Fe E 500, de divers diamètres. |
1,100 |
kg |
681,41 |
749,55 |
|
mt07ame100bca |
Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500. |
1,100 |
m² |
1.348,91 |
1.483,80 |
|
mt10hes070fOEe |
Béton léger LC25/28 (XC1(F) D12; S2; Cl 0,4; D1,4), prêt à l'emploi, selon NF EN 206-1. |
0,142 |
m³ |
126.266,09 |
17.929,78 |
|
mo048 |
Compagnon professionnel III/CP2 charpentier bois. |
0,476 |
h |
1.175,41 |
559,50 |
|
mo095 |
Ouvrier professionnel II/OP charpentier bois. |
0,476 |
h |
742,55 |
353,45 |
|
mo042 |
Compagnon professionnel III/CP2 du béton. |
1,631 |
h |
1.175,41 |
1.917,09 |
|
mo089 |
Ouvrier professionnel II/OP du béton. |
1,631 |
h |
742,55 |
1.211,10 |
|
mo113 |
Ouvrier d'exécution I/OE1 VRD espaces privés. |
0,207 |
h |
679,23 |
140,60 |
|
mo112 |
Ouvrier d'exécution I/OE2 VRD espaces privés. |
0,207 |
h |
693,31 |
143,52 |
|
Majoration des montants |
2,000 |
% |
63.502,19 |
1.270,04 |
|
|
Coûts indirects |
3,000 |
% |
64.772,23 |
1.943,17 |
|
|
Coût d'entretien décennal: 10.007,31F CFA les 10 premières années. |
Montant total HT: |
66.715,40 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GPO050: PLANCHER SUR POUTRELLES EN BOIS, ENTREVOUS COURBES. CLAUSES TECHNIQUES Réalisation d'un plancher traditionnel avec un entraxe de 50 cm, composé de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; entrevous courbes de brique plâtrière en terre cuite; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi. Comprend étaiement et désétaiement des poutrelles, les séparateurs, les éléments d'attache de poutrelles et les chaînages périmétriques des étages et les ouvertures. CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. Le contenu en humidité du bois sera celui de l'équilibre hygroscopique avant son utilisation sur chantier. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Préparation du périmètre d'appui des poutrelles. Implantation et mise en place à sec des poutrelles. Étaiement. Raccord de poutrelles dans des appuis et des ancrages. Disposition des planches adossées aux poutrelles constituant les arêtes d'appui des entrevous. Réalisation de l'entrepoutrelles. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Désétaiement. Réparation des défauts superficiels. CLAUSES DE FINALISATION. L'ensemble sera stable, continu lui-même et avec les éléments d'appui et il transmettra correctement les charges à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus. |
