GXC060 |
U |
Ancrage chimique structural sur béton, avec une capsule chimique. |
3.358,56F CFA |
Ancrage chimique structural réalisé en élément de béton de 110 mm d'épaisseur minimale, constitué d'un trou de 10 mm de diamètre et 80 mm de profondeur, réalisée avec une perceuse avec marteau percuteur et mèche, insertion dans le trou de capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur et introduction postérieure, par vissage, d'élément de fixation composé de baguette filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle. |
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt26phi200a |

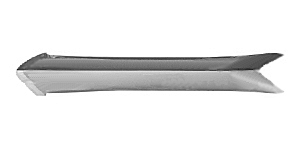

Capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur, pour la réalisation des ancrages chimiques structuraux. |
1,000 |
U |
2.120,98 |
2.120,98 |
mt26phi400aa |

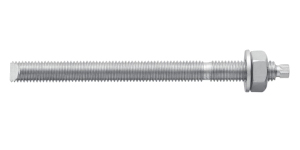

Élément de fixation composé de baguette filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle, pour fixations sur structures en béton. |
1,000 |
U |
957,81 |
957,81 |
mo020 |
Compagnon professionnel III/CP2 construction. |
0,118 |
h |
1.119,55 |
132,11 |
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,118 |
h |
693,31 |
81,81 |
Coûts directs complémentaires |
2,000 |
% |
3.292,71 |
65,85 |
|
Coût d'entretien décennal: 235,10F CFA les 10 premières années. |
Montant total HT: |
3.358,56 |
Cahier des charges

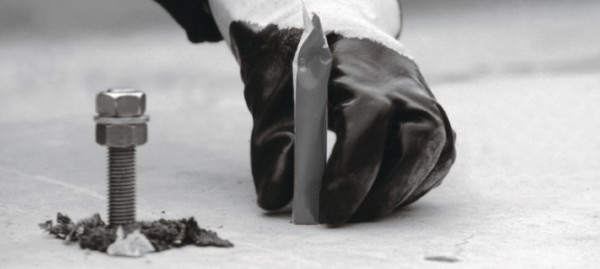

UNITÉ D'OUVRAGE GXC060: ANCRAGE CHIMIQUE STRUCTURAL SUR BÉTON, AVEC UNE CAPSULE CHIMIQUE. CLAUSES TECHNIQUES Ancrage chimique structural réalisé en élément de béton de 110 mm d'épaisseur minimale, constitué d'un trou de 10 mm de diamètre et 80 mm de profondeur, réalisée avec une perceuse avec marteau percuteur et mèche, insertion dans le trou de capsule de résines de méthacrylate d'uréthane, M8x80, de 8 mm de diamètre et 80 mm de longueur et introduction postérieure, par vissage, d'élément de fixation composé de baguette filetée avec extrémité supérieure avec tête hexagonale, marquage de mise en place et extrémité inférieure biseautée à 45°, d'acier galvanisé qualité 5.8, selon NF EN ISO 898-1, de 8 mm de diamètre et 110 mm de longueur, écrou et rondelle. Comprend l'implantation, réalisation de la perforation avec une perceuse munie d'un marteau piqueur et d'une mèche de taille adaptée, le nettoyage de la poussière résultante dans le trou avec de l'air sous pression, insertion de la capsule chimique dans l'orifice résultant, introduction de la tige filetée dans la capsule chimique à l'aide d'un tournevis, mise en place de la pièce à fixer, après avoir attendu le temps de prise indiqué, l'application de la paire de serrage avec clé dynamométrique et le nettoyage des restes excédants. CRITÈRE POUR LE MÉTRÉ Nombre d'unités prévues, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que le support possède la résistance suffisante pour supporter les charges prévues. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation de la position de l'ancrage. Exécution de la perforation. Nettoyage de la poussière résultante. Insertion de la capsule chimique. Introduction de l'élément de fixation. Mise en place de la pièce à fixer. Application du couple de serrage avec une clé dynamométrique. Nettoyage des restes excédants. CLAUSES DE FINALISATION. Les charges seront correctement transmises à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CRITÈRE POUR LE MÉMOIRE On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet. |
